Датчик-счётчик фиксирует работу оборудования, например вращение крыльчатки. Однако во время движения объекта могут появляться ложные показания счётчика. Точная причина их возникновения не установлена, но наблюдается связь со скоростью движения.
Задача — учитывать показания счётчика только при скорости до 6 км/ч, а при более высокой скорости исключать их из расчёта.
В Axenta для этого можно использовать валидатор по скорости, настроенный через произвольный цифровой датчик.
Как работает решение
Для проверки скорости используется произвольный цифровой датчик «Валидатор по скорости».
Он преобразует скорость объекта в два состояния:
- 1 — скорость находится в допустимом диапазоне, показания счётчика можно учитывать.
- 0 — скорость превышает установленный порог, показания счётчика необходимо исключить.
Скорость объекта | Значение валидатора | Учет показаний счётчика |
|---|---|---|
0 км/ч | 1 | Разрешён |
4 км/ч | 1 | Разрешён |
6 км/ч | 1 | Разрешён |
15 км/ч | 0 | Запрещён |
60 км/ч | 0 | Запрещён |
Шаг 1. Настройте валидатор по скорости
Откройте свойства произвольного цифрового датчика «Валидатор по скорости».
Убедитесь, что в качестве исходного значения используется скорость объекта, например параметр speed .
Перейдите на вкладку «Таблица расчёта» и задайте два интервала:
Входное значение (X) | Выходное значение (Y) |
|---|---|
От 0 до 6 | 1 |
От 6,01 | 0 |
Верхнюю границу второго интервала можно изменить с учетом максимальной скорости объекта.
Теперь валидатор будет возвращать 1 при скорости до 6 км/ч и 0 при скорости выше установленного порога.
Шаг 2. Подключите валидатор к датчику-счётчику

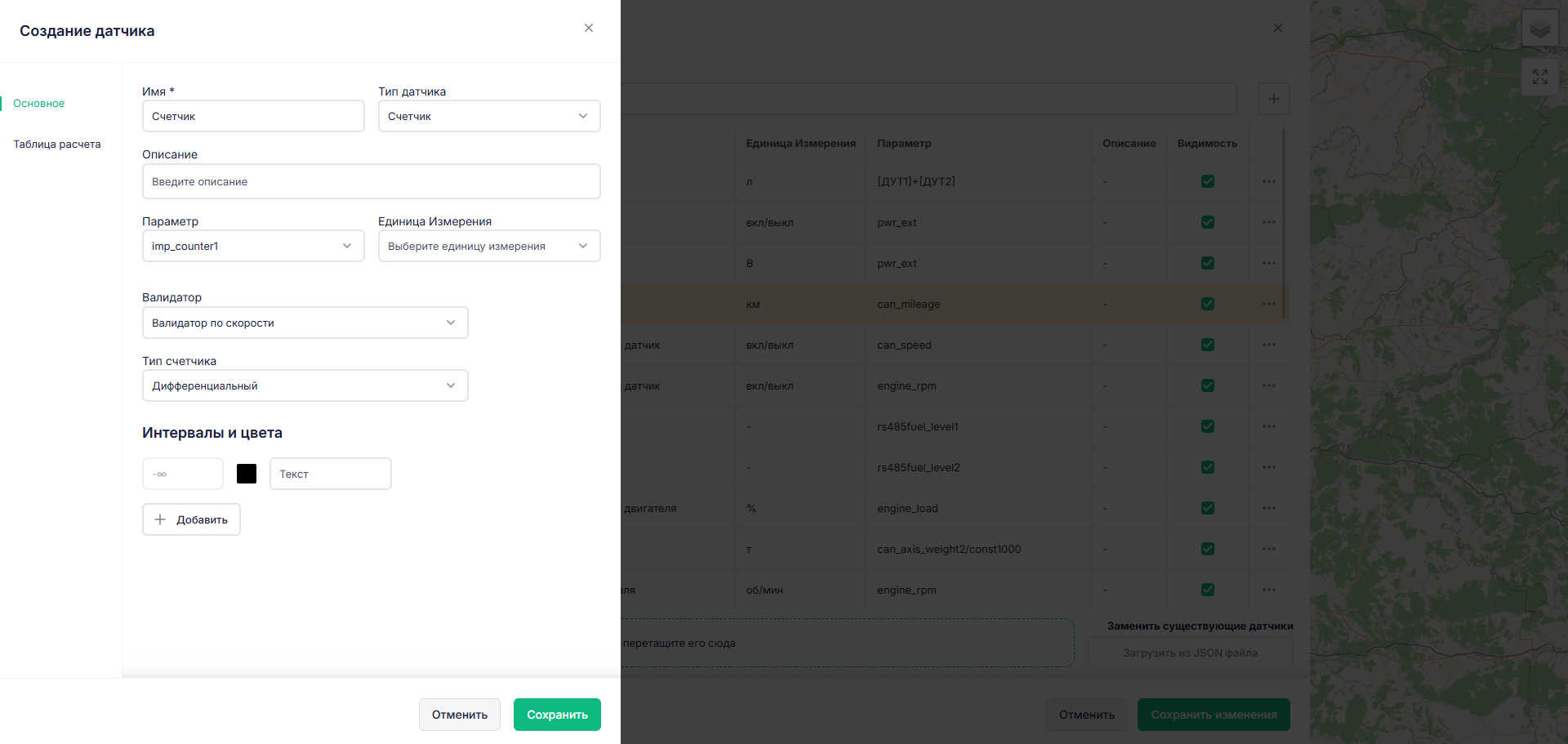

Откройте свойства датчика-счётчика, показания которого необходимо ограничить.
Укажите цифровой датчик «Валидатор по скорости» в качестве валидатора и настройте учет показаний при его активном состоянии (1).
Логика работы:
Скорость ≤ 6 км/ч → валидатор = 1 → показания счётчика учитываются.
Скорость > 6 км/ч → валидатор = 0 → показания счётчика исключаются.
Шаг 3. Проверьте результат
Выберите период, в котором наблюдались ложные показания при движении.
Сравните исходные значения счётчика и результаты его обработки.
Проверьте три ситуации:
Объект стоит. Валидатор равен 1, показания счётчика разрешены.
Объект движется со скоростью до 6 км/ч. Валидатор также равен 1.
Объект движется быстрее 6 км/ч. Валидатор равен 0, показания счётчика должны исключаться.
Если результат отличается от ожидаемого, проверьте исходную скорость, таблицу расчёта и настройки валидатора в датчике-счётчике.
На что обратить внимание
Граница диапазона. Скорость ровно 6 км/ч считается допустимой. Второй интервал начинается с 6,01 км/ч. Проверьте, что заданные интервалы соответствуют точности исходных значений скорости.
Источник скорости. Если данные о скорости отсутствуют или некорректны, валидатор может работать неправильно. Отдельно проверьте его поведение при отсутствии исходных данных.
Реальная работа оборудования. Если оборудование может штатно работать при скорости выше 6 км/ч, валидатор исключит и его реальные показания. Порог необходимо выбирать с учетом условий эксплуатации.
Главное
Если ложные показания датчика-счётчика появляются при движении объекта, можно ограничить их учет с помощью валидатора по скорости.
Для этого используется произвольный цифровой датчик с таблицей расчёта:
0–6 км/ч → 1 (разрешить)
6,01–200 км/ч → 0 (запретить)
Затем этот датчик применяется как валидатор для датчика-счётчика.
Таким образом, ограничение выполняется на уровне обработки датчика.
