В сообщениях терминала можно встретить значения, которые сами по себе мало что говорят пользователю:
1254
3.87
0
1
2765
При этом на панели мониторинга тот же объект может показывать:
топливо — 186 л
температура — +24 °C
зажигание — включено
Откуда берутся эти понятные значения?
Во многих случаях терминал передает в Axenta исходный параметр, а система с помощью настроенного датчика преобразует или интерпретирует его.

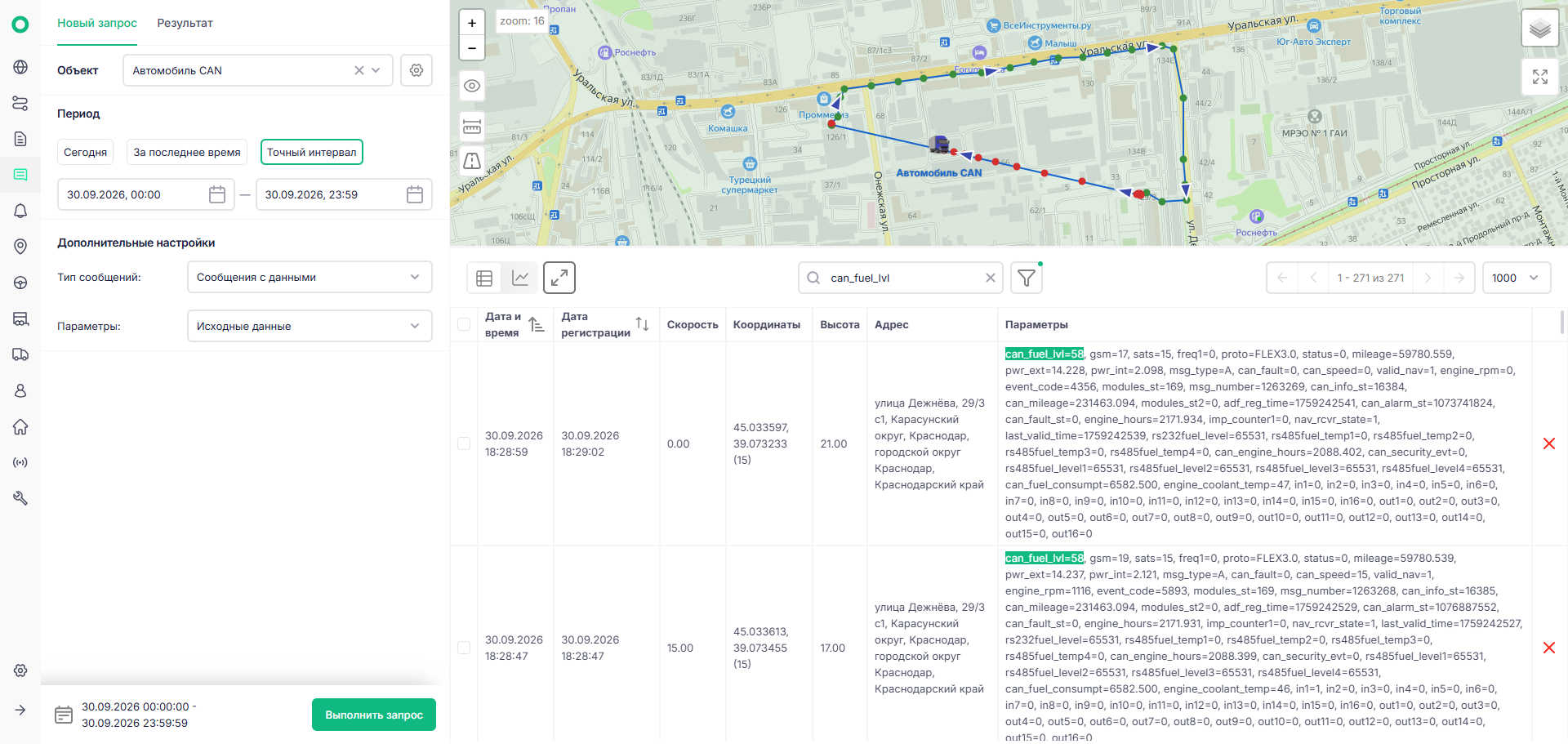

Что такое исходный параметр
Исходный параметр — это значение, которое поступило от оборудования в сообщении.
Например, терминал может передавать:
AIN1 = 3.87
Это означает, что в определенном параметре получено значение 3.87.
Но само число еще не отвечает на вопрос, что оно означает для пользователя.
Это может быть напряжение аналогового входа, сигнал подключенного датчика или другое значение — его смысл определяется оборудованием, подключением и протоколом передачи данных.
Поэтому нельзя посмотреть на произвольный параметр и только по числу сделать вывод:
«3.87 — это температура»
или
«1254 — это литры топлива».
Сначала нужно понимать, что именно передает этот параметр.
Зачем в Axenta нужен датчик
Чтобы превратить техническое значение в информацию, понятную пользователю, в Axenta настраивается датчик.
Упрощенно цепочка выглядит так:
оборудование → исходный параметр → датчик Axenta → понятное значение
Например:
исходный параметр → преобразование → уровень топлива в литрах
или:
состояние входа 0/1 → датчик → зажигание выключено/включено
Датчик связывает технические данные оборудования с их прикладным смыслом.
Иногда значение нужно просто интерпретировать
Самый простой вариант — исходный параметр уже содержит нужное состояние.
Например:
0 → выключено
1 → включено
На его основе можно настроить датчик, который будет показывать пользователю понятное состояние:
Зажигание: выключено
Зажигание: включено
Число практически не изменилось — изменился его смысл для пользователя.
Иногда значение нужно преобразовать
Более сложный пример — контроль уровня топлива.
ДУТ не обязательно передает готовое количество топлива в литрах. В зависимости от оборудования в сообщении может присутствовать цифровое значение, частота, напряжение или другой исходный параметр.
Например:
исходное значение ДУТ = 2765
Само по себе число 2765 пользователю ничего не говорит.
Если для бака выполнена тарировка и в Axenta настроено соответствующее преобразование, система может определить, какому уровню топлива соответствует это значение.
Получается:
2765 → таблица преобразования → 186 л
И уже 186 л — значение, с которым удобно работать пользователю.
Важно понимать: в таком случае терминал не обязательно передавал «186 литров». Это значение было получено после обработки исходных данных.

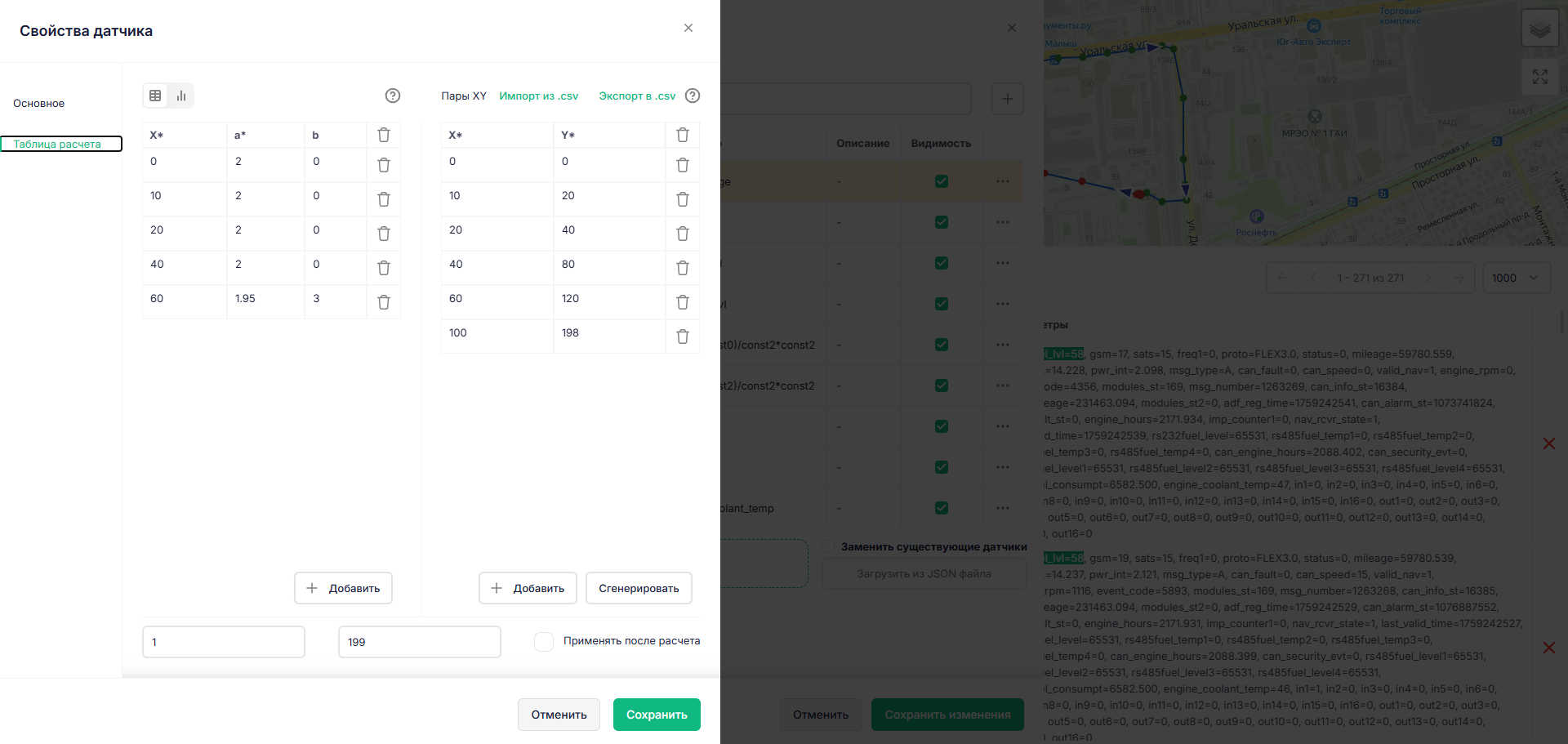

Формула и таблица преобразования
Способ получения итогового значения зависит от типа датчика и задачи.
В одних случаях достаточно простой зависимости или формулы.
В других используется таблица преобразования.
Например, при тарировке топливного бака может быть установлено:
исходное значение 1200 → 50 л
исходное значение 1800 → 100 л
исходное значение 2450 → 150 л
исходное значение 3100 → 200 л
На основании такой зависимости Axenta преобразует поступающие значения в количество топлива.
Почему это важно при диагностике
Представим, что пользователь сообщает:
«Датчик топлива показывает неправильное значение».
Сразу изменять настройки датчика — плохая стратегия.
Сначала нужно разделить проблему на два этапа:
Что пришло от оборудования?
и
Что Axenta рассчитала на основании этих данных?
Например:
исходное значение изменяется правильно, а рассчитанное значение неправильное
— следует проверять настройку датчика, формулу или таблицу преобразования.
Другая ситуация:
исходное значение уже неправильное, отсутствует или не изменяется
— причина может находиться до этапа расчета датчика: в подключении, оборудовании, настройках терминала или передаваемых данных.
Это позволяет значительно сузить область поиска проблемы.
Один исходный параметр — не всегда готовый ответ
При работе с датчиками полезно привыкнуть разделять три вещи:
что физически происходит с объектом → что передало оборудование → что показала Axenta после обработки.
Например:
в баке изменился уровень топлива
↓
ДУТ сформировал новое значение
↓
терминал передал исходный параметр
↓
Axenta обработала его настройками датчика
↓
пользователь увидел уровень топлива в литрах
Если результат выглядит неправильно, эту цепочку можно проверять в обратном направлении.
Главное
Исходный параметр и значение датчика — не всегда одно и то же.
Исходный параметр показывает, какие данные поступили от оборудования.
Датчик Axenta определяет, как эти данные нужно интерпретировать или преобразовать для пользователя.
Поэтому при диагностике неправильного значения полезно начинать не с итоговой цифры на панели, а с вопроса:
«Какое исходное значение пришло от терминала и как Axenta превратила его в то, что мы видим?»
Так можно понять, проблема находится в исходных данных или в их последующей обработке.
