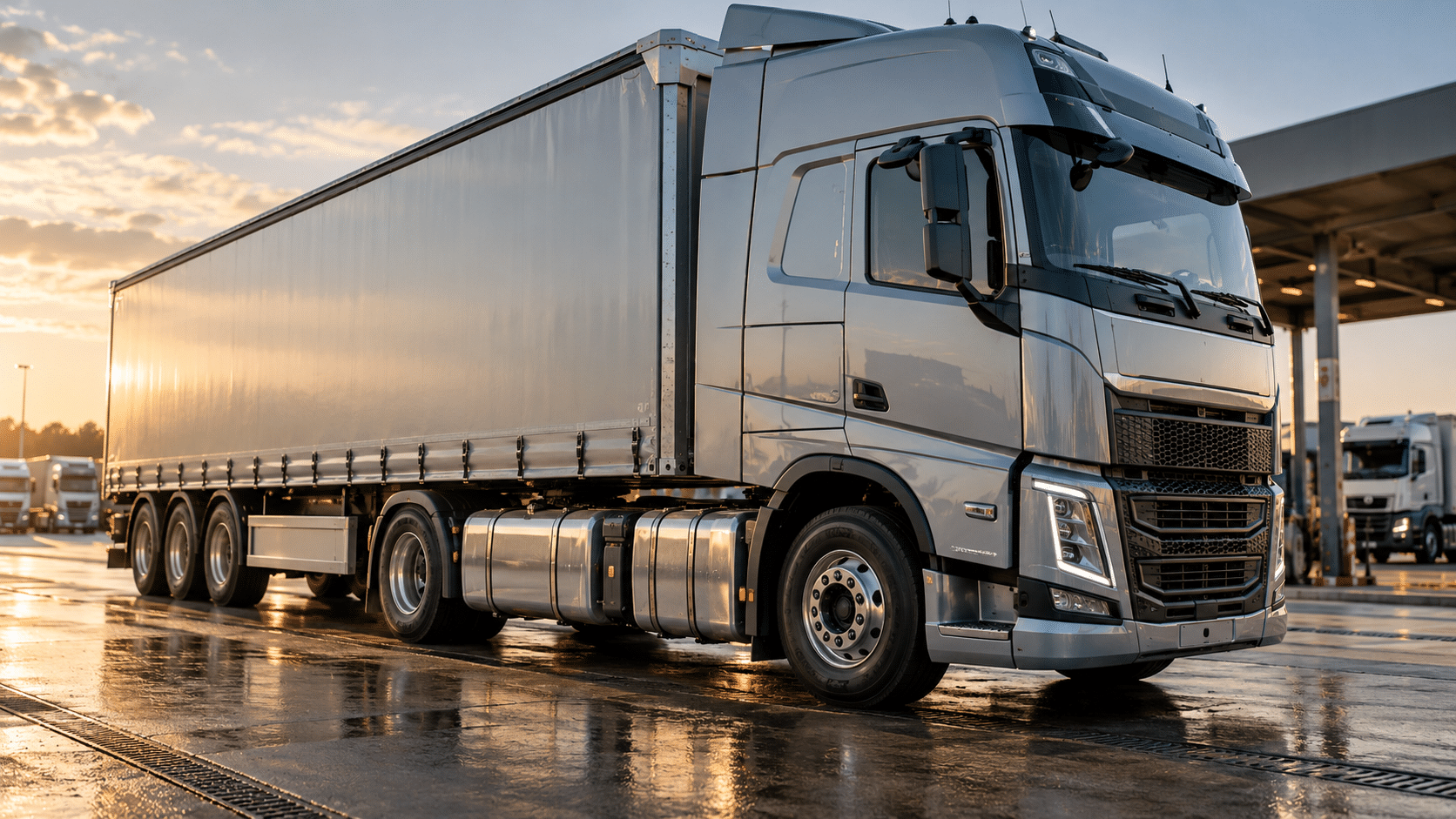

Два топливных бака — обычная конфигурация для магистрального тягача. Она увеличивает запас хода и позволяет автомобилю реже заезжать на АЗС, но одновременно значительно усложняет телематический контроль топлива.
Главная проблема заключается в том, что топливо в двухбаковой системе может перераспределяться между баками.
В результате система мониторинга может увидеть:
уровень в баке №1 резко снизился
и одновременно:
уровень в баке №2 увеличился.
Если анализировать только первый бак, событие может выглядеть как слив.
Если только второй — как заправка.
Хотя фактически топливо никуда не исчезло: оно просто перешло из одной ёмкости в другую.
Поэтому для двухбакового магистрального тягача правильный подход выглядит так:
ДУТ №1 + ДУТ №2 + GPS/ГЛОНАСС + CAN/FMS + общий топливный баланс.
Разберём, как это работает и как избежать ложных событий.
Почему на магистральных тягачах используют два бака
Для дальних перевозок большой запас топлива позволяет:
- увеличить запас хода;
- сократить количество остановок на АЗС;
- выбирать выгодные места заправки;
- снизить зависимость от инфраструктуры на маршруте.
Например, тягач может иметь:
бак №1 — 600 л
и
бак №2 — 500 л.
Общий запас:
1 100 л.
Но для системы мониторинга это уже не одна ёмкость.
Это два отдельных источника данных, поведение которых необходимо анализировать совместно.
Какие бывают двухбаковые топливные системы
Это принципиально важно определить до установки ДУТ.
Конструкция может отличаться у разных тягачей.
Условно можно выделить несколько сценариев.
1. Баки соединены между собой
Между ёмкостями существует топливная магистраль, позволяющая топливу перераспределяться.
В зависимости от конструкции переток может происходить под влиянием:
- разницы уровней;
- работы топливной системы;
- возврата топлива;
- насосов.
2. Один бак основной, второй дополнительный
Топливо определённым образом передаётся из дополнительного бака в основной.
3. Баки работают относительно независимо
Алгоритм подачи и возврата топлива определяется конструкцией конкретного автомобиля.
Поэтому перед монтажом нельзя исходить из предположения:
«У всех двухбаковых тягачей топливная система работает одинаково».
Сначала необходимо изучить конкретную модель автомобиля и схему его топливной системы.
Почему одного ДУТ для двух баков обычно недостаточно
Представим:
бак №1 — 600 л
бак №2 — 500 л.
Датчик установлен только в первом баке.
Первоначально:
бак №1 — 400 л
бак №2 — 350 л.
Общий остаток:
750 л.
Затем топливо начинает перераспределяться.
Через некоторое время:
бак №1 — 330 л
бак №2 — 410 л.
Общий остаток:
740 л.
Если мы видим только первый бак:
уровень снизился на 70 литров.
Можно предположить слив или очень высокий расход.
Но фактический суммарный расход:
750 − 740 = 10 литров.
Остальные 60 литров просто переместились в другой бак.
Именно поэтому для полноценного независимого контроля двух ёмкостей на практике обычно используют по одному ДУТ на каждый бак, а в системе мониторинга объединяют данные двух датчиков.
Правильная схема контроля двух баков
Типовая архитектура:
Бак №1
↓
ДУТ №1
↘
телематический терминал
↗
ДУТ №2
↑
Бак №2
↓
GPS/ГЛОНАСС + CAN/FMS
↓
AXENTA
↓
уровень бак №1 + уровень бак №2 + общий остаток + события.
Таким образом система получает не один топливный график, а несколько связанных показателей.
Что должен измерять каждый ДУТ
Каждый датчик должен независимо показывать:
- уровень топлива;
- изменение уровня;
- текущий объём;
- динамику во времени.
Например:
Бак №1
340 л
Бак №2
470 л
Общий остаток
810 л.
Для руководителя наиболее полезен именно третий показатель.
Потому что изменение одного отдельного бака может быть вызвано перетоком.
Что такое переток топлива
Переток — это перераспределение топлива между двумя баками.
Упрощённый пример:
12:00
Бак 1:
400 л
Бак 2:
400 л
Общий объём:
800 л.
12:20
Бак 1:
340 л
Бак 2:
445 л
Общий объём:
785 л.
Что произошло?
Если смотреть только на первый датчик:
−60 л.
Кажется подозрительным.
По второму:
+45 л.
Похоже на заправку.
Но суммарно:
−15 л.
Это может соответствовать нормальному расходу двигателя.
То есть:
изменение баков ≠ изменение общего топлива.
Почему переток может выглядеть как слив
Алгоритм обычного контроля топлива часто работает примерно так:
резкое снижение уровня = возможный слив.
Для однобакового автомобиля эта логика относительно проста.
В двухбаковой системе:
бак №1 резко снизился
не обязательно означает:
топливо покинуло автомобиль.
Оно могло перейти:
бак №1 → бак №2.
Именно поэтому при двух отдельных датчиках необходимо анализировать изменение обоих баков в одном временном интервале. В отраслевой практике ложные события слива на двухбаковых грузовиках связывают в том числе с особенностями перетока и тем, какой источник уровня топлива используется.
Как отличить переток от возможного слива
Рассмотрим несколько сценариев.
Сценарий №1. Нормальный переток
Бак №1:
−60 л
Бак №2:
+55 л
Общий баланс:
−5 л.
Автомобиль движется.
Вероятнее всего:
перераспределение + обычный расход.
Сценарий №2. Реальное снижение общего уровня
Бак №1:
−100 л
Бак №2:
−5 л
Общий баланс:
−105 л.
Автомобиль стоит.
Двигатель выключен.
Такое событие уже требует проверки.
Сценарий №3. Заправка
Бак №1:
+250 л
Бак №2:
+180 л
Общий баланс:
+430 л.
Автомобиль находится в геозоне АЗС.
Это типичная заправка двух баков.
Сценарий №4. Заправлен только один бак
Бак №1:
+300 л
Бак №2:
без существенного изменения.
Общий баланс:
+300 л.
Это также может быть нормальная заправка.
Затем часть топлива может начать перераспределяться между баками.
Главный показатель — суммарный топливный баланс
Для двухбакового тягача полезно анализировать три линии:
ДУТ №1
ДУТ №2
и
ДУТ №1 + ДУТ №2.
Именно суммарная линия помогает понять, что реально происходит с общим запасом топлива.
Например:
Время | Бак 1 | Бак 2 | Всего |
|---|---|---|---|
10:00 | 500 л | 400 л | 900 л |
10:30 | 450 л | 435 л | 885 л |
11:00 | 410 л | 460 л | 870 л |
11:30 | 390 л | 465 л | 855 л |
Отдельные баки ведут себя сложно.
Но общий график показывает понятный постепенный расход:
900 → 885 → 870 → 855.
Зачем тарировать оба бака отдельно
ДУТ измеряет прежде всего уровень, а бизнесу нужны литры.
Проблема в том, что бак имеет сложную геометрию.
Например:
изменение уровня на 10 мм в нижней части бака может соответствовать одному объёму,
а в средней:
другому.
Поэтому после установки ДУТ выполняется тарировка.
Для двух баков требуется:
отдельная тарировочная таблица для бака №1
и
отдельная тарировочная таблица для бака №2.
Один бак нельзя автоматически считать копией другого, даже если визуально они похожи.
Корректная тарировка является обязательным этапом точного контроля ДУТ. В материалах AXENTA принцип измерения и необходимость тарировки уже отдельно раскрыты в статье о работе датчика уровня топлива.
Как выглядит тарировка
Упрощённо процесс выглядит так:
в бак добавляется известное количество топлива;
↓
фиксируется значение датчика;
↓
добавляется следующая порция;
↓
снова фиксируется значение.
Получается таблица:
Сигнал ДУТ | Объём |
|---|---|
X1 | 0 л |
X2 | 50 л |
X3 | 100 л |
X4 | 150 л |
… | … |
Для второго бака строится своя таблица.
После этого система может переводить показания датчика в литры.
Почему неправильная тарировка особенно опасна при двух баках
При одном баке ошибка приводит к неточному объёму.
При двух баках ошибка дополнительно искажает суммарный баланс.
Например:
реально:
бак №1 — 400 л
бак №2 — 400 л.
Но система считает:
420 + 370 = 790 л.
При активном перетоке ошибка может изменяться.
И тогда нормальное перераспределение топлива начинает выглядеть ещё подозрительнее.
Поэтому качество монтажа и тарировки в двухбаковой системе особенно важно.
Где устанавливать ДУТ
Место установки датчика выбирается с учётом:
- формы бака;
- внутренних перегородок;
- геометрии;
- максимального и минимального уровня;
- возможности монтажа;
- требований производителя датчика.
Главная задача:
датчик должен максимально корректно отражать изменение уровня топлива в рабочем диапазоне бака.
Нельзя просто выбрать визуально удобное место и установить датчик без анализа конструкции.
Что делать с колебаниями топлива во время движения
Грузовик:
- разгоняется;
- тормозит;
- поворачивает;
- движется в подъём;
- движется под уклон.
Топливо внутри баков постоянно перемещается.
Поэтому сырые показания ДУТ выглядят как множество колебаний.
Например:
412 → 407 → 415 → 409 → 413 л.
Это не означает реальные заправки и сливы каждые несколько секунд.
Используются алгоритмы фильтрации.
Именно поэтому событие топлива нельзя определять по одному отдельному измерению.
Почему нельзя слишком сильно фильтровать данные
Есть обратная проблема.
Если фильтрация слишком агрессивная:
- график становится красивым;
- мелкие колебания исчезают,
но вместе с ними могут сглаживаться реальные события.
Поэтому настройка представляет компромисс:
убрать шум
но
сохранить реальные изменения.
Для двух баков фильтрация должна быть особенно аккуратной, потому что необходимо сохранять видимость перетока.
Зачем добавлять CAN/FMS
Два ДУТ показывают:
что происходит с физическим уровнем топлива.
CAN/FMS может показать:
сколько топлива потребляет двигатель.
Это разные источники.
Поэтому сильная архитектура:
ДУТ 1 + ДУТ 2 + CAN/FMS + GPS/ГЛОНАСС.
AXENTA уже отдельно раскрывает это различие: CAN предоставляет расчётные эксплуатационные данные автомобиля, а ДУТ измеряет фактический уровень в баке.
Как CAN помогает проверить событие
Представим:
суммарный уровень топлива уменьшился:
на 100 литров.
Что произошло?
CAN показывает
двигатель за этот период израсходовал:
95 литров.
Разница небольшая.
Скорее всего:
обычная эксплуатация.
Другой пример:
суммарный уровень уменьшился:
на 120 литров.
CAN показывает:
расход двигателя — 8 литров.
Автомобиль почти всё время стоял.
Такое событие требует гораздо более тщательной проверки.
Можно ли контролировать два бака только по CAN/FMS
Иногда штатная электроника автомобиля передаёт данные об уровне топлива.
Но здесь необходимо проверить:
- какие именно баки учитываются;
- как считается уровень;
- доступен ли общий уровень;
- какая дискретность;
- как быстро обновляется параметр.
На некоторых двухбаковых автомобилях телематическая CAN-информация может отражать только часть топливной системы или уровень основного бака. Именно поэтому владельцы грузовиков часто устанавливают физические датчики в обе ёмкости для независимого контроля.
Поэтому ответ:
CAN иногда достаточен для анализа расхода, но не всегда достаточен для полноценного контроля двух баков.
Два ДУТ или один ДУТ + CAN
Это зависит от задачи.
Если нужно
- анализировать расход двигателя;
- видеть общую эксплуатацию,
может быть достаточно:
CAN/FMS.
Если необходимо
- знать фактический уровень каждого бака;
- видеть заправки;
- контролировать возможные сливы;
- анализировать переток,
предпочтительнее:
ДУТ №1 + ДУТ №2.
Для максимального контроля
ДУТ №1 + ДУТ №2 + CAN/FMS + GPS/ГЛОНАСС.
Как правильно фиксировать заправку двух баков
На АЗС водитель может:
Вариант 1
Заправить оба бака.
Вариант 2
Заправить только один.
Вариант 3
Заправить первый, затем второй через несколько минут.
Поэтому одна остановка на АЗС может содержать несколько изменений уровня.
Правильная аналитика должна объединять их в понятное событие.
Например:
АЗС
18:05–18:18
бак №1: +270 л
бак №2: +190 л
общая заправка: около +460 л.
Так руководителю не нужно анализировать два отдельных графика вручную.
Почему после заправки уровни могут продолжать меняться
Представим:
водитель заполнил один бак сильнее второго.
После начала движения или работы топливной системы уровни могут постепенно выравниваться.
Тогда:
бак №1 ↓
бак №2 ↑.
Если система воспринимает эти два изменения как самостоятельные события, появляются ложные:
слив
и
заправка.
Поэтому события после заправки должны анализироваться с учётом общего баланса.
Как обнаружить реальный возможный слив
Для уверенной проверки желательно использовать несколько признаков.
1. Суммарный уровень двух баков снизился
Это ключевой показатель.
2. Снижение произошло быстро
Значительно быстрее нормального расхода.
3. CAN/FMS не подтверждает соответствующий расход
Двигатель не мог физически израсходовать такой объём.
4. Автомобиль находился на стоянке
Особенно с выключенным двигателем.
5. Местоположение вызывает вопросы
Например:
- вне базы;
- вне АЗС;
- вне разрешённой зоны.
Получаем:
ДУТ 1 + ДУТ 2 + CAN + GPS + время
↓
событие требует проверки.
Почему нельзя автоматически считать событие доказанным сливом
Даже при резком снижении общего уровня возможны:
- ошибки датчика;
- проблемы питания;
- обрыв связи;
- некорректная тарировка;
- обслуживание автомобиля;
- технические особенности топливной системы.
Поэтому система мониторинга обнаруживает аномальное событие.
А уже сотрудник проверяет обстоятельства.
На AXENTA есть отдельный кластер материалов по выявлению сливов и методам контроля ГСМ, поэтому детальную процедуру расследования здесь лучше не дублировать. Блог уже содержит материалы о современных методах обнаружения сливов.
Как выглядит нормальный график двух баков
На отдельном графике:
Бак №1
уровень может:
падать → стабилизироваться → немного расти.
Бак №2
в это же время:
расти → стабилизироваться → падать.
Но линия:
Общий объём
должна значительно спокойнее показывать общий расход.
Именно она становится основным ориентиром для оценки баланса.
Какие показатели стоит вывести пользователю
Не нужно заставлять диспетчера постоянно анализировать сырые графики.
Полезнее вывести:
Бак №1
текущий остаток.
Бак №2
текущий остаток.
Общий остаток
сумму.
Расход за рейс
литры.
Заправки
литры и место.
Потенциальные отклонения
события для проверки.
CAN/FMS-расход
для сопоставления.
Так система становится управленческой, а не инженерной.
Кто какие данные должен видеть
Диспетчер
- общий остаток;
- критические события;
- заправки.
Специалист по ГСМ
- оба графика ДУТ;
- общий баланс;
- CAN/FMS;
- топливные события.
Механик
- состояние датчиков;
- качество сигнала;
- ошибки оборудования.
Руководитель
- расход;
- отклонения;
- стоимость;
- динамика по автопарку.
Пример контроля рейса
Представим магистральный тягач.
В начале рейса
Бак 1:
520 л
Бак 2:
480 л
Всего:
1 000 л.
Во время рейса
Произошёл переток.
Через несколько часов:
Бак 1:
400 л
Бак 2:
500 л
Всего:
900 л.
Если смотреть на бак №1:
−120 л.
По баку №2:
+20 л.
Но реальный расход:
100 л.
Затем заправка
Бак 1:
+200 л
Бак 2:
+250 л.
Общий объём увеличился:
+450 л.
После этого снова начинается перераспределение.
Именно поэтому для рейсовой аналитики необходимо работать с тремя графиками одновременно.
Как контролировать расход на 100 км
После получения суммарного расхода можно рассчитать:
расход топлива / пробег × 100.
Например:
за рейс потрачено:
330 л.
Пробег:
1 100 км.
Получаем:
330 / 1 100 × 100 = 30 л/100 км.
Дополнительно можно сравнить показатель:
- с CAN/FMS;
- с нормой;
- с другими тягачами;
- с предыдущими рейсами.
Как использовать топливные карты
Ещё один слой проверки:
транзакция топливной карты
можно сравнивать с:
фактическим увеличением двух ДУТ.
Например:
карта:
оплачено 500 л.
ДУТ:
общий уровень увеличился примерно на 470 л.
Разница требует анализа с учётом:
- заполненности баков до заправки;
- погрешности;
- геометрии баков;
- условий измерения.
Топливная карта показывает финансовую операцию, а ДУТ — физическое изменение топлива. AXENTA уже отдельно раскрывает различие этих источников.
Пошаговый алгоритм внедрения
Шаг 1. Изучить топливную систему
Определить:
- количество баков;
- объём;
- схему подачи;
- переток;
- возврат топлива.
Шаг 2. Выбрать ДУТ
С учётом:
- высоты баков;
- интерфейсов;
- условий эксплуатации.
Шаг 3. Установить датчик в каждый бак
Для независимого измерения.
Шаг 4. Тарировать баки отдельно
Создать две таблицы.
Шаг 5. Подключить датчики к терминалу
Проверить стабильность данных.
Шаг 6. Настроить AXENTA
Создать:
- ДУТ №1;
- ДУТ №2;
- суммарный показатель.
Шаг 7. Добавить CAN/FMS
Если требуется сопоставление с расходом двигателя.
Шаг 8. Провести контрольную заправку
Проверить объём.
Шаг 9. Выполнить тестовый рейс
Проверить:
- расход;
- переток;
- графики.
Шаг 10. Только после пилота масштабировать
На остальные тягачи аналогичной конфигурации.
Что проверить на пилоте
Проверка | Что должно произойти |
|---|---|
ДУТ 1 | корректно отображает первый бак |
ДУТ 2 | корректно отображает второй бак |
Тарировка | объём соответствует фактическому |
Переток | не трактуется как потеря общего топлива |
Заправка | виден общий объём |
Расход | общий уровень снижается логично |
CAN/FMS | расход сопоставим с режимом работы |
Стоянка | резкое снижение фиксируется |
GSM | данные восстанавливаются после связи |
Отчёт | показывает общий топливный баланс |
Типичные ошибки
Ошибка №1. Один ДУТ на два сообщающихся бака
Система не видит второй уровень и может неправильно интерпретировать переток.
Ошибка №2. Два ДУТ, но анализируются независимо
Один показывает «слив», второй — «заправку».
Нужен общий показатель.
Ошибка №3. Баки тарируют одинаково
Даже похожие ёмкости лучше тарировать отдельно.
Ошибка №4. Не изучают схему перетока
Алгоритмы начинают бороться с нормальным поведением автомобиля.
Ошибка №5. Слишком агрессивная фильтрация
Реальные события сглаживаются.
Ошибка №6. Любое снижение называют сливом
Необходимо проверить общий баланс и эксплуатационный контекст.
Ошибка №7. Игнорируют CAN/FMS
Компания теряет дополнительный источник проверки расхода двигателя.
Ошибка №8. Не проводят контрольную заправку
Ошибка обнаруживается уже в эксплуатации.
Как составить техническое задание интегратору
Плохое ТЗ:
установить контроль топлива.
Хорошее:
На каждом магистральном тягаче с двумя топливными баками обеспечить независимое измерение уровня каждого бака с помощью двух ДУТ. Выполнить индивидуальную тарировку обеих ёмкостей. В системе мониторинга обеспечить отображение уровня каждого бака и суммарного топливного остатка. Алгоритм анализа должен учитывать возможное перераспределение топлива между баками при определении заправок и аномального снижения уровня.
Дополнительно:
При наличии доступных CAN/FMS-данных обеспечить сопоставление фактического изменения уровня топлива с расчётным расходом двигателя.
Вот это уже проверяемый результат.
Сколько ДУТ нужно для двух баков
Самый частый вопрос.
Если задача — полноценно контролировать фактический уровень обоих баков, стандартная логика:
2 бака → 2 ДУТ.
Далее данные агрегируются системой мониторинга. Такой подход используется и в специализированных решениях для двухбаковой техники.
Но окончательная конфигурация должна определяться после технического аудита конкретного автомобиля.
Можно ли просто сложить два ДУТ
Для базового общего остатка:
да — после корректной тарировки.
Но полноценная аналитика сложнее.
Нужно учитывать:
- фильтрацию;
- синхронизацию сообщений;
- движение;
- переток;
- расход двигателя;
- состояние терминала.
Поэтому формула:
бак 1 + бак 2
является основой,
но не всей логикой системы.
Что делать, если датчики передают данные в разное время
Это важный нюанс.
Представим:
ДУТ №1 передал новое значение сейчас.
ДУТ №2 — несколько секунд назад.
Если между баками активно идёт переток, простая сумма может на короткое время колебаться.
Поэтому программная обработка должна учитывать временную близость измерений и фильтрацию данных.
Для пользователя всё это желательно скрывать за понятным показателем:
общий остаток топлива.
Что делать при подозрении на слив
Не делать вывод по одному графику.
Проверить:
1. ДУТ №1
Что изменилось?
2. ДУТ №2
Что происходило одновременно?
3. Общий баланс
Действительно ли топливо исчезло?
4. GPS
Где находился автомобиль?
5. CAN/FMS
Работал ли двигатель и какой был расход?
6. Геозона
АЗС, база, клиент или неизвестная точка?
7. Связь
Не было ли пропуска телеметрии?
Только после этого событие имеет смысл классифицировать.
Главный вывод
Для магистрального тягача с двумя топливными баками недостаточно просто установить «контроль топлива».
Необходимо контролировать систему целиком.
Правильная архитектура:
бак №1 → ДУТ №1
бак №2 → ДУТ №2
CAN/FMS
GPS/ГЛОНАСС
↓
AXENTA
↓
отдельные уровни + общий остаток + расход + события.
Главное правило:
изменение уровня одного бака ещё не означает изменение общего количества топлива.
Поэтому при подозрении на слив сначала нужно проверить:
что произошло с обоими баками одновременно.
Если первый бак потерял 80 литров, а второй получил 75, это совсем другая ситуация, чем если общий баланс двух баков уменьшился на 80 литров во время стоянки автомобиля.
Именно анализ суммарного топливного баланса позволяет отличить нормальный переток от события, которое действительно требует проверки.
Для двухбакового магистрального тягача наиболее информативная схема мониторинга — это:
2 ДУТ + CAN/FMS + GPS/ГЛОНАСС + аналитика AXENTA.
Она позволяет видеть не отдельные цифры датчиков, а полную картину движения топлива в автомобиле.
Часто задаваемые вопросы
Сколько ДУТ нужно на тягач с двумя баками?
Для независимого фактического контроля обычно устанавливают по одному датчику уровня топлива в каждый бак.
Можно ли установить ДУТ только в один бак?
Технически это возможно, но при сообщающихся или перераспределяющих топливо баках такой подход может не давать полной картины.
Почему один бак показывает слив, а второй заправку?
Чаще всего это связано с перетоком топлива между ёмкостями. Поэтому необходимо анализировать общий баланс.
Как система понимает, что это переток?
Если уровень одного бака падает, второго одновременно растёт, а суммарный объём изменяется примерно в соответствии с нормальным расходом, событие вероятнее связано с перераспределением топлива.
Можно ли объединить два ДУТ в один показатель?
Да. После индивидуальной тарировки можно рассчитывать суммарный объём топлива.
Нужно ли показывать пользователю оба датчика?
Для специалиста по ГСМ — желательно. Руководителю может быть достаточно общего остатка и событий.
Нужно ли отдельно тарировать два одинаковых бака?
Рекомендуется тарировать каждый бак отдельно.
Может ли CAN заменить два ДУТ?
Иногда CAN/FMS предоставляет данные топлива, но их состав и качество зависят от автомобиля. Для независимого фактического контроля обеих ёмкостей физические ДУТ обычно дают больше информации.
Как контролировать заправку двух баков?
Система анализирует увеличение каждого уровня и суммарное изменение топлива за событие заправки.
Как отличить слив от перетока?
Нужно анализировать одновременно оба ДУТ, общий баланс, GPS, состояние двигателя и CAN/FMS.
Что важнее — каждый бак или общий остаток?
Для диагностики нужны оба показателя. Для оценки реального расхода особенно важен суммарный топливный баланс.
.svg)
